产品简介
Product Brief

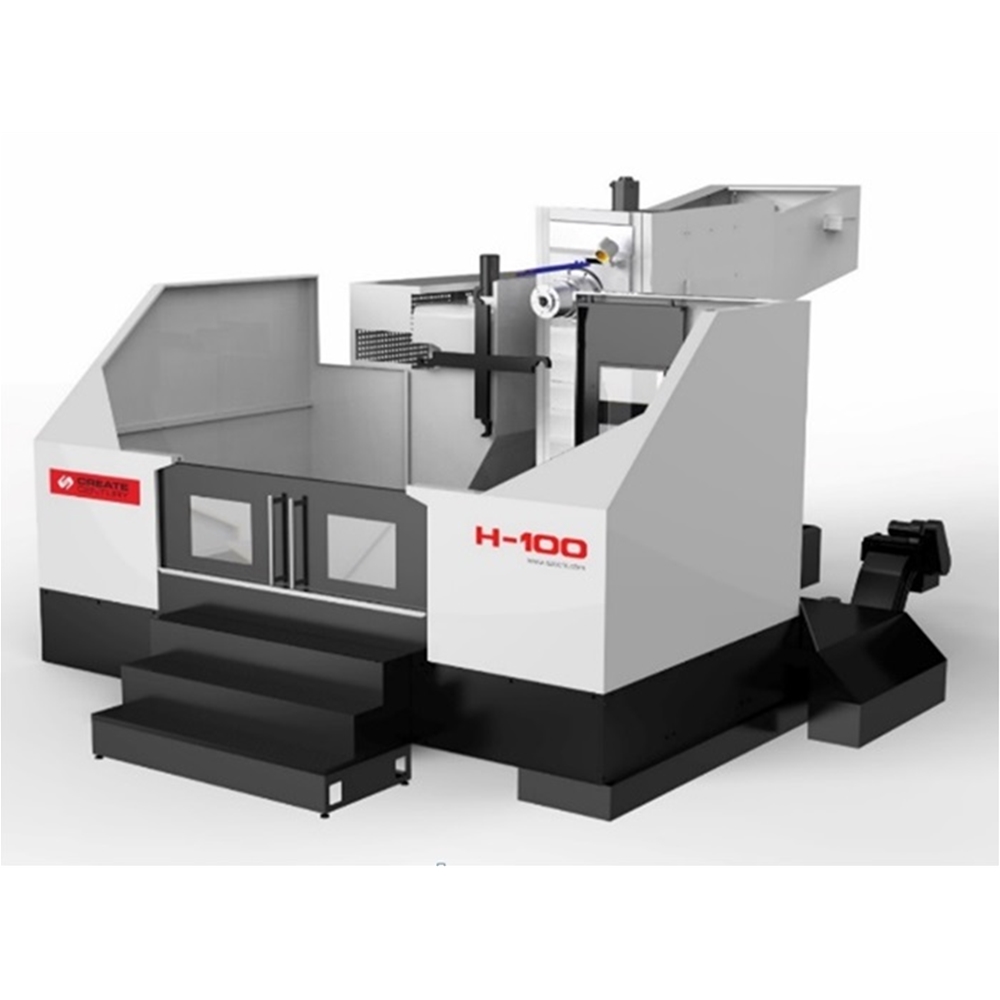

H-100卧式加工中心主要适用于汽车、能源、工程机械、模具、等行业的大中型零件加工。特别适合于各种异型零件，箱体类零件的加工。工件一次装夹可完成多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序。机床采用倒T型结构形式，工作台左右移动（X轴），主轴箱上下移动（Y轴）和立柱前后移动（Z轴），并配有双交换回转工作台，大圆盘式伺服刀库。H-100卧式加工中心采用开放式结构设计，防护简洁，维护方便。为各类中大型零件的上下料提供充足的空间，让客户操作更加便捷。
产品特性
Product characteristics
高强度焊接床身分体式倒T型结构布局，其余基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。主要铸件均经过有限元分析，优化筋格布置，充分满足机床高扭矩切削的需要。
三轴丝杆两端预拉伸结构支撑设计，有效降低丝杠热伸长影响，提高机床加工精度。
三轴导轨均采用进口重载滚柱直线导轨， 摩擦力小、承载能力强、高速振动小、低速无爬行、定位精度高。
机床配备集中式自动油脂润滑系统，根据机床工作时间进行周期性自动润滑。机床工作环境整洁，使用成本低，维护方便。
产品性能
application area
应用领域
APPLICATION AREA
产品参数
Product parameters
|
名称 |
单位 |
参数 |
|
|
H-100 |
|||
|
加工范围 |
三轴行程X/Y/Z |
mm |
2000/1300/1200 |
|
主轴端面到工作台中心距离 |
mm |
350-1550 |
|
|
主轴轴心到工作台面距离 |
mm |
150-1450 |
|
|
最大工件尺寸 |
mm |
φ2000×1300 |
|
|
工作台 |
工作台尺寸 |
mm |
1000×1250 |
|
工作台承重 |
Kg |
5000 |
|
|
最小设定单位 |
° |
0.001 |
|
|
主轴 |
电机功率（额定/最大） |
Kw |
26/37 |
|
扭矩（额定/最大） |
Nm |
305/512 |
|
|
最高转速 |
r/min |
8000 |
|
|
刀柄规格 |
- |
BT50 |
|
|
刀库 |
刀库容量 |
T |
40 |
|
刀具长度 |
mm |
500 |
|
|
速度 |
切削进给速度范围 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速度 |
m/min |
24/24/24 |
|
